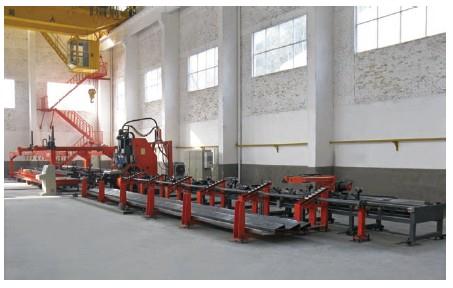

COMUP系列縱梁平板、U型梁數控沖孔生產線
縱梁平板、U型梁數控沖孔專用設備
產品用途及特點

COMUP 型生產線是用于縱梁平板、U型梁數控沖孔的成套生產線，是在國內外同類設備的基礎上，

根據國內外汽車各種車架沖孔需求，并綜合各種產品優勢研制的最新產品。

該生產線具有兩種加工工藝，用戶可根據需求隨時轉換，

能夠極好地滿足各種車架縱梁柔性加工需求，具有穩定高效的特點，可選配具有專利技術的翼面孔標記功能。
工藝流程

縱梁準備-縱梁上料-縱料自動定位-尾端夾鉗夾料和輔助夾鉗夾料-工件進入沖孔主機并加工

-翼面孔標記功能(可選配)-接料端夾料-輔助夾料并加工-沖孔完成-工件滑動下料（可選配電磁吸盤下料，自動碼垛）。

主機及模具結構
主機床身為開式高剛性焊接床身，承受沖壓力，床身經過有限元分析。

模具庫結構簡單，加工精細，安裝有直列式模具。

在模具的維修和更換過程中，減輕了操作維修人員的勞動強度，使模具的更換更加快捷。

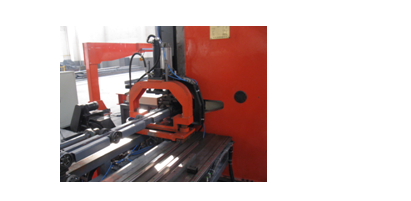

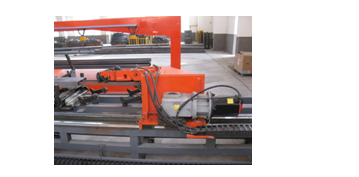

主夾鉗結構

主夾鉗部件由伺服電機通過精密減速機驅動斜齒輪旋轉，斜齒輪、斜齒條傳動，

齒輪齒條有消除間隙機構，精密直線滑軌導向完成送進部件的精確送進。

送進夾鉗為浮動夾鉗，可以對部分翹曲板料有很好的適應性，采用進口的密封元件，夾持可靠，工作穩定。

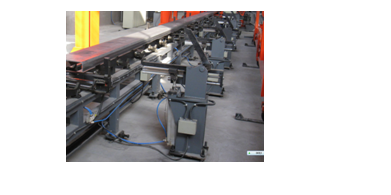

輔助夾鉗結構
閉式液壓輔助夾鉗，用于工件前后端通過主機時的輔助加緊。

夾鉗夾緊有力，工件送進定位準確，進一步提高設備加工精度。

翻轉結構

氣動執行機構，高效完成U型梁翻轉及定位功能。結構簡單，功能可靠。該功能可選配。

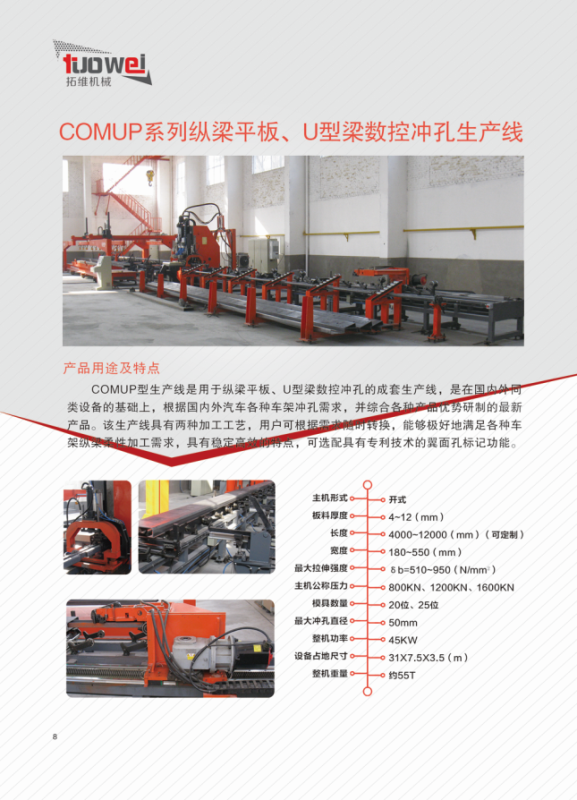

主要技術參數及指標
